Co to jest średnie napięcie i ile wynosi w Polsce?
Średnie napięcie (SN) w Polsce odnosi się do zakresu napięć w systemach elektroenergetycznych, który jest pomiędzy niskim a wysokim napięciem. W przypadku sieci średniego napięcia napięcie międzyfazowe oscyluje od 1 kV do 60 kV. W miastach najczęściej spotykane napięcie to 15 kV, ale równie popularne są wartości takie jak:
- 3 kV,
- 5 kV,
- 6 kV,
- 10 kV.
W terenowych instalacjach korzysta się z wyższych napięć, które wynoszą od 30 kV do 60 kV. Systemy SN odgrywają istotną rolę w przesyłaniu energii elektrycznej na średnich dystansach oraz w zasilaniu dużych urządzeń.
Jakie wartości napięcia są uznawane za średnie napięcie?
Średnie napięcie, określane w przedziale od 1 kV do 60 kV, jest istotnym elementem w elektroenergetyce. W niektórych klasyfikacjach, zwłaszcza dotyczących urządzeń związanych z przesyłem energii, górna granica napięcia może wynosić nawet 100 kV. Zgodnie z normą PN-EN 50160, średnie napięcie znajduje się pomiędzy napięciem niskim, które sięga do 1 kV, a wysokim, zaczynającym się od 60 kV, a czasem nawet od 110 kV, w zależności od przyjętych standardów.
- napięcia na poziomie 15 kV,
- 30 kV,
- 60 kV zazwyczaj zalicza się do kategorii średnich napięć.
Klasyfikacja napięć odgrywa kluczową rolę w elektroenergetyce, ponieważ umożliwia właściwy dobór urządzeń oraz zapewnia bezpieczeństwo instalacji elektrycznych, które mają za zadanie przesył energii.
Jakie są główne zastosowania średniego napięcia w elektroenergetyce?
Średnie napięcie (SN) ma kluczowe znaczenie w sektorze elektroenergetyki. Służy zarówno do przesyłania, jak i dystrybucji energii elektrycznej na umiarkowanych odległościach. Dzięki sieciom średniego napięcia prąd dociera do stacji transformatorowych, skąd energia kierowana jest następnie do odbiorców końcowych, w tym dużych przedsiębiorstw przemysłowych.
Jednym z najważniejszych zastosowań średniego napięcia jest:
- zasilanie maszyn elektrycznych o dużej mocy, takich jak piece hutnicze, które wymagają stabilnego źródła energii,
- dostarczanie energii do urządzeń, co znacząco podnosi efektywność produkcji,
- zasilanie sieci trakcyjnych, które obsługują transport publiczny.
Tramwaje i pociągi potrzebują niezawodnego zasilania, by zapewnić nieprzerwany ruch oraz komfort podróżujących. W ten sposób średnie napięcie łączy potrzeby przemysłu z infrastrukturą transportową. Nie można również zapominać, że średnie napięcie umożliwia integrowanie lokalnych źródeł energii, takich jak farmy wiatrowe czy instalacje fotowoltaiczne, z siecią dystrybucyjną. To z kolei sprzyja zwiększeniu udziału odnawialnych źródeł energii w ogólnym bilansie energetycznym kraju.
Sieci średniego napięcia pełnią więc istotną rolę jako pomost między stacjami transformatorowymi a końcowymi odbiorcami. Ich główną zaletą jest efektywny przepływ energii, co przyczynia się do redukcji strat oraz poprawy niezawodności dostaw.
Jakie napięcia są używane w sieci średniego napięcia?
Polskie sieci średniego napięcia operują na różnych poziomach napięcia, z których najczęściej spotykanymi są:
- 6 kV,
- 10 kV,
- 15 kV,
- 20 kV.
Zdecydowanym liderem w tej kategorii jest wartość 15 kV, która funkcjonuje jako standard w wielu regionach kraju. Z drugiej strony, napięcie 20 kV zyskuje na znaczeniu, szczególnie w kontekście modernizacji systemów elektroenergetycznych, co odzwierciedla rosnącą potrzeby energetyczne społeczeństwa. W starszych, miejskich układach nadal obecne są napięcia:
- 3 kV,
- 5 kV,
- 6 kV,
- 10 kV.
Choć niższe wartości są wykorzystywane głównie w lokalnych instalacjach, ich znaczenie maleje na rzecz wyższych napięć. Mimo to, 6 kV i 10 kV pozostają relewantne w obszarach o mniejszym zapotrzebowaniu na energię. Ta różnorodność napięć w sieciach średniego napięcia pozwala na lepsze dostosowanie do lokalnych warunków oraz specyficznych potrzeb odbiorców. Główne wartości napięcia stanowią niezwykle istotny element infrastruktury elektroenergetycznej, wspierając zarówno obiecujące projekty, jak i starsze instalacje produkcyjne.

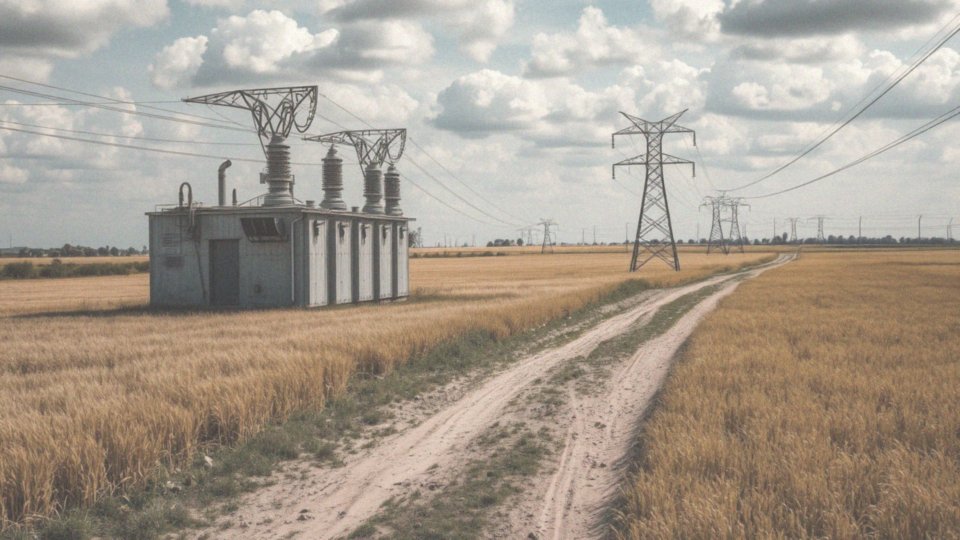

Jakie napięcie mają stacje transformatorowe w sieci średniego napięcia?
Stacje transformatorowe w sieci średniego napięcia (SN) funkcjonują głównie na poziomie 15 kV, które jest najpowszechniej stosowane w polskich systemach elektroenergetycznych. Oprócz standardowego napięcia 15 kV, te urządzenia mają również zdolność do konwersji energii z napięcia 30 kV na niższe, wynoszące 0,4 kV. Transformacja ta zachodzi w stacjach transformatorowo-rozdzielczych SN/nn, które odgrywają kluczową rolę w zasilaniu lokalnych odbiorników, takich jak gospodarstwa domowe oraz małe przedsiębiorstwa.
Ich znaczenie w procesie dystrybucji energii elektrycznej jest niezwykle istotne. Z kolei stacja transformatorowa pracująca na poziomie 15 kV może obsługiwać kilkanaście kilometrów sieci niskonapięciowej, co sprzyja efektywnej dystrybucji i minimalizuje straty energii na dużych odległościach. W Polsce sieci średniego napięcia są fundamentem, który wspiera równowagę zapotrzebowania na energię w różnych regionach, stanowiąc tym samym bazę nowoczesnej infrastruktury elektroenergetycznej.
Jak działa instalacja SN w przesyle energii elektrycznej?
Instalacja średniego napięcia (SN) odgrywa istotną rolę w przesyle energii elektrycznej, łącząc sieci wysokiego napięcia (WN) z systemami niskiego napięcia (nn). Cały proces zaczyna się w elektrowniach, gdzie produkowana jest energia, którą następnie kieruje się do stacji transformatorowych WN/SN. Tam napięcie jest obniżane do poziomu średniego, zazwyczaj wynoszącego 15 kV. Te transformatorowe stacje są niezwykle istotne, ponieważ przygotowują energię do dalszego przesyłu.
Po przejściu przez stację WN/SN, energia przepływa liniami średniego napięcia do kolejnych transformatorów SN/nn, gdzie napięcie ponownie ulega redukcji, umożliwiając zasilanie domów oraz małych firm. Funkcjonowanie instalacji SN jest kluczowe dla stabilności dostaw energii, integrując różne źródła zasilania, co ma fundamentalne znaczenie zwłaszcza w obszarach miejskich i przemysłowych. Na przykład podczas dystrybucji energii średnie napięcie pomaga w stabilizacji zapotrzebowania, szczególnie w momentach wzmożonego popytu.
Starannie zaprojektowane i zarządzane sieci średniego napięcia umożliwiają skuteczne przesyłanie energii na duże odległości, co prowadzi do minimalizacji strat i poprawy niezawodności. Parametry takie jak poziom napięcia i lokalizacja stacji transformatorowych mają znaczący wpływ na wydajność całego systemu elektroenergetycznego. Dzięki instalacji SN przedsiębiorstwa energetyczne mogą lepiej optymalizować dystrybucję energii, co sprzyja rozwojowi infrastruktury elektroenergetycznej w Polsce.
Jakie są różnice między siecią średniego napięcia a innymi sieciami?
Różnice pomiędzy siecią średniego napięcia (SN) a innymi sieciami, takimi jak niskiego napięcia (NN) oraz wysokiego napięcia (WN), koncentrują się głównie na poziomach napięcia oraz ich zastosowaniu. Sieci niskiego napięcia działają w zakresie do 1 kV, a ich główną rolą jest zasilanie małych gospodarstw domowych i lokalnych przedsiębiorstw. Na przykład, napięcie 230 V jest standardem w naszych domach, co sprawia, że sieci te są idealne do zaspokajania codziennych potrzeb użytkowników.
Z drugiej strony, sieci wysokiego napięcia funkcjonują powyżej 60 kV, zazwyczaj w przedziale od 110 kV do 400 kV. Stworzono je z myślą o przesyłaniu energii na długie dystanse, co jest kluczowe dla stabilności krajowych systemów elektroenergetycznych. Dzięki wysokiemu napięciu można przesyłać większe ilości energii jednocześnie, co z kolei przyczynia się do redukcji strat energetycznych oraz obniżenia kosztów przesyłu.
Sieć średniego napięcia, która obejmuje napięcie od 1 kV do 60 kV, pełni funkcję mostu pomiędzy stacjami transformatorowymi a głównymi odbiorcami energii. W typowych scenariuszach wykorzystuje się ją do zasilania dużych klientów, takich jak zakłady przemysłowe, oraz do integracji odnawialnych źródeł energii, jak na przykład farmy wiatrowe.
Koszty dystrybucji energii różnią się w zależności od poziomu napięcia, a sieć średniego napięcia, dzięki swojej efektywności, pozwala obniżyć opłaty dla firm oraz zwiększa stabilność dostaw energii. W ten sposób staje się ona niezbędnym elementem zarówno dla lokalnych odbiorców, jak i dla całego systemu elektroenergetycznego w Polsce, przyczyniając się do jego wyższej efektywności.
Jakie są główne typy linii średniego napięcia?
Linie średniego napięcia (SN) można podzielić na dwa główne rodzaje: napowietrzne oraz kablowe. Obie te formy są niezwykle ważne w procesie przesyłania energii elektrycznej.
- linie napowietrzne są umieszczone na masztach wykonanych z materiałów takich jak stal, drewno czy beton,
- świetnie sprawdzają się w otwartych terenach,
- dostarczają prąd na długie odległości, co czyni je idealnym rozwiązaniem w obszarach wiejskich.
Z kolei linie kablowe, które instalowane są pod ziemią, stanowią lepszą alternatywę w miastach, gdzie estetyka oraz bezpieczeństwo mają szczególne znaczenie. Dodatkowo, układ kablowy:
- znacząco obniża ryzyko wystąpienia uszkodzeń mechanicznych,
- zmniejsza zakłócenia wywołane przez niekorzystne warunki atmosferyczne.
W Polsce najczęściej spotykanym napięciem w sieciach średniego napięcia jest 15 kV, ale coraz większą popularność zdobywa 30 kV, zwłaszcza w kontekście nowoczesnej infrastruktury elektroenergetycznej. Obie formy linii odgrywają kluczową rolę w zapewnieniu wydajnego przesyłania energii oraz stabilności dostaw dla odbiorców.
Jakie znaczenie ma napięcie 15 kV w sieci średniego napięcia?
Napięcie 15 kV w sieci średniego napięcia odgrywa niezwykle istotną rolę w polskim systemie elektroenergetycznym. Stosowane jest na większości linii SN, co znacznie ułatwia zarządzanie oraz przesył energii na średnich dystansach. Kluczowymi elementami tej sieci są stacje transformatorowe, które pracują na poziomie 15 kV, sprzyjając jednocześnie unifikacji systemów dystrybucji energii.
Wraz z modernizacją sieci elektroenergetycznych, przejście na standard 15 kV zyskuje na znaczeniu. Taki sposób działania przyczynia się do:
- zwiększenia efektywności przesyłu energii,
- lepszej integracji z nowoczesnymi technologiami,
- zastosowania odnawialnych źródeł energii,
- dostosowania istniejącej infrastruktury do rosnącego zapotrzebowania na energię.
Co równie istotne, napięcie 15 kV wspiera transport publiczny, zasilając sieci trakcyjne, co stanowi klucz do sprawnego funkcjonowania miejskich aglomeracji. Dodatkowo, napięcie 15 kV przyczynia się do ograniczenia strat energetycznych, co skutkuje oszczędnościami, które można zainwestować w rozwój infrastruktury energetycznej.
Co oznacza izolowany punkt neutralny w sieci średniego napięcia?
Izolowany punkt neutralny w sieci średniego napięcia oznacza, że neutralny punkt transformatora lub generatora nie jest bezpośrednio połączony z ziemią. W takich sytuacjach stosuje się neutralny punkt uziemiony przez dużą impedancję, co pozwala na ograniczenie prądów zwarciowych do ziemi. Taki mechanizm znacząco zmniejsza ryzyko uszkodzeń urządzeń.
W przypadku awarii, jak zwarcie do ziemi, prąd jest ograniczany tylko do wartości pojemnościowych, co wpływa na zwiększenie bezpieczeństwa eksploatacji. W Polsce około 21% sieci średniego napięcia funkcjonuje w oparciu o zasady izolowanego punktu neutralnego, z szczególnym uwzględnieniem sieci skompensowanych. W takich systemach nadmiar pojemności może powodować pojawianie się prądów wyrównawczych.
Taki układ nie tylko zapewnia ciągłość pracy, ale również podnosi niezawodność dostaw energii, nawet w obliczu awarii. Dodatkowo, izolowany punkt neutralny znacząco ułatwia identyfikację uszkodzeń w sieci, co pozwala na szybkie podjęcie działań naprawczych.
Jakie są struktury punktów neutralnych w sieciach SN?
W sieciach średniego napięcia spotykamy różnorodne typy punktów neutralnych, które odgrywają istotną rolę w zapewnieniu bezpieczeństwa oraz niezawodności zasilania. Najbardziej powszechne to:
- izolowany punkt neutralny,
- sieci skompensowane,
- punkt neutralny uziemiony przez rezystor lub reaktancję.
Izolowany punkt neutralny, stanowiący około 21% tych sieci, nie jest bezpośrednio połączony z ziemią, co skutkuje ograniczeniem prądów zwarciowych. W sytuacji zwarcia do ziemi, prąd ma jedynie charakter pojemnościowy, co dodatkowo podnosi bezpieczeństwo całej instalacji. Z kolei sieci skompensowane, w których wykorzystuje się dławiki Petersena do kompensacji prądów pojemnościowych, dominująca liczba, bo aż 76% tych systemów, znacznie redukują ryzyko zwarć do ziemi dzięki stabilizacji napięcia oraz zmniejszeniu prądów zwarciowych. Warto również zauważyć, że punkt neutralny uziemiony przez rezystor lub reaktancję także przyczynia się do ograniczenia prądów zwarciowych, co z kolei podnosi niezawodność oraz bezpieczeństwo sieci. Różnorodność punktów neutralnych w sieciach SN ma kluczowe znaczenie dla efektywnej pracy elektroenergetyki oraz dla poprawy jakości dostarczanej energii w systemie dystrybucji.

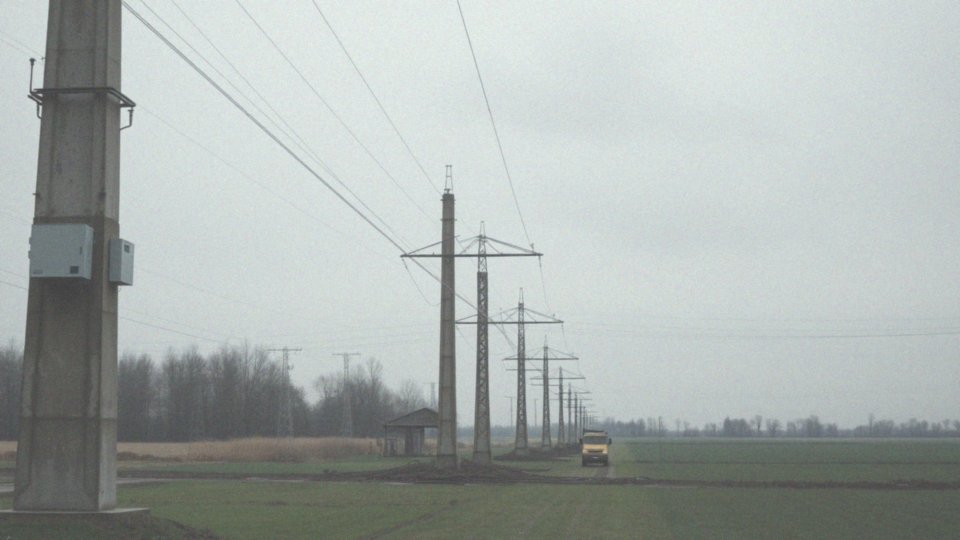

Jakie są główne wyzwania związane z modernizacją sieci średniego napięcia?
Modernizacja sieci średniego napięcia (SN) niesie ze sobą szereg kluczowych wyzwań. Przede wszystkim konieczne jest zastąpienie przestarzałej infrastruktury, by dostosować systemy elektroenergetyczne do rosnącego zapotrzebowania na energię.
Wrażliwość infrastruktury na zwiększone zużycie energii wymusza innowacyjne rozwiązania technologiczne. Integracja odnawialnych źródeł energii, takich jak:
- panele fotowoltaiczne,
- elektrownie wiatrowe,
staje się ogromnym wyzwaniem dla istniejących sieci. W kontekście automatyzacji, wprowadzenie inteligentnych sieci (smart grids) jest kluczowe dla skutecznego zarządzania niestabilnym charakterem dostaw z OZE.
Kwestie poprawy niezawodności oraz bezpieczeństwa dostaw energii są priorytetowe. Aby to osiągnąć, potrzebne są:
- zaawansowane systemy monitorowania,
- zdalnego sterowania,
które umożliwią szybką detekcję awarii i reagowanie na nie. Kolejną istotną kwestią jest redukcja strat energii, do której wdrożenie nowoczesnych materiałów i technologii jest niezbędne.
Na przykład, korzystanie z kabli o lepszych parametrach przewodzenia prądu przyczynia się do mniejszych strat w systemach dystrybucyjnych. Optymalizacja kosztów to także istotne wyzwanie; modernizacja sieci SN wiąże się bowiem z dużymi inwestycjami. Dlatego efektywne zarządzanie zasobami i kosztami staje się kluczowe dla długofalowego rozwoju oraz stabilności sektora elektroenergetycznego w Polsce.

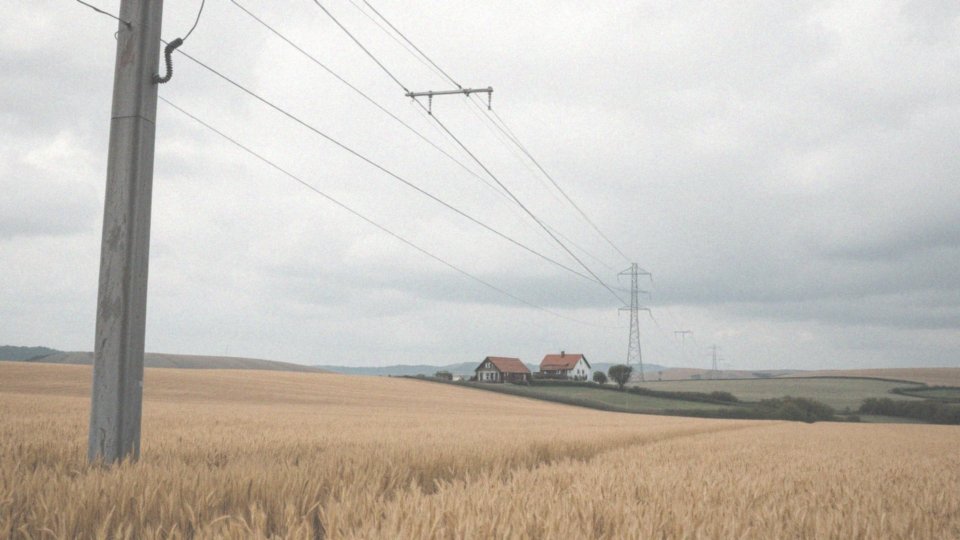

Jakie standardy regulują instalacje średniego napięcia w Polsce?
W Polsce instalacje średniego napięcia (SN) są zobowiązane do stosowania różnych standardów i norm, które zapewniają zarówno bezpieczeństwo, jak i sprawność funkcjonowania sieci elektroenergetycznych. Wśród najważniejszych regulacji znajdują się:
- PN-EN 50341-1 oraz PN-EN 50341-3-22, które dotyczą projektowania i budowy linii elektroenergetycznych,
- norma N SEP-E-003, która szczegółowo określa wymagania związane z eksploatacją oraz konserwacją instalacji elektrycznych.
Te przepisy precyzują między innymi minimalne odległości linii energetycznych od budynków oraz inne istotne kwestie związane z bezpieczeństwem, co jest niezbędne dla ochrony zarówno środowiska, jak i zdrowia ludzi. Na przykład zasady dotyczące przyłączeń do sieci, pomiarów oraz jakości energii elektrycznej mają kluczowe znaczenie dla stabilności krajowego systemu elektroenergetycznego. Dzięki odpowiednim regulacjom możliwe jest utrzymanie właściwych parametrów pracy sieci średniego napięcia, co jest istotne w kontekście rosnącego zapotrzebowania na energię oraz integracji odnawialnych źródeł energii w polskiej infrastrukturze energetycznej. Normy te odgrywają także znaczną rolę w modernizacji infrastruktury energetycznej i zapewnieniu ciągłości dostaw energii elektrycznej, co jest fundamentem prawidłowego funkcjonowania kraju.
