Co to jest bezpiecznik C16 i do czego służy?
Bezpiecznik C16, często określany jako wyłącznik nadprądowy, odgrywa kluczową rolę w systemach elektrycznych. Jego głównym zadaniem jest ochrona instalacji przed skutkami przeciążeń oraz zwarć. Ten model charakteryzuje się prądem znamionowym wynoszącym 16A, a jego zastosowanie bywa szczególnie istotne w miejscach, gdzie mogą występować wysokie prądy rozruchowe, na przykład w silnikach elektrycznych.
Bezpiecznik C16 posiada charakterystykę wyzwalania typu C, co oznacza, że jest w stanie tolerować krótkotrwałe przeciążenia. Dzięki temu doskonale sprawdza się w zabezpieczaniu urządzeń, które w momencie uruchomienia potrzebują większej ilości energii. Jego obecność znacząco redukuje ryzyko uszkodzeń sprzętu oraz zapobiega powstawaniu pożarów. To urządzenie jest zatem niezbędne w różnych miejscach – od domów po biura oraz obiekty przemysłowe. Zapewnia ono ciągłość działania, co jest niezwykle ważne dla użytkowników.
Należy jednak pamiętać o przestrzeganiu zaleceń dotyczących:
- maksymalnego obciążenia,
- wyboru właściwych przewodów.
Ignorowanie tych zasad może prowadzić do niewłaściwego funkcjonowania zabezpieczenia lub jego uszkodzenia.
Jaką moc obsługuje bezpiecznik C16?
Bezpiecznik C16 przy napięciu 230V może obsłużyć maksymalne obciążenie wynoszące około 3,6 kW. Zaleca się jednak, aby jego obciążenie nie przekraczało 80-90% tej wartości, co oznacza, że powinien pracować w zakresie od 2,88 kW do 3,24 kW. Takie ograniczenie chroni instalację przed przeciążeniem, co jest niezwykle istotne dla bezpieczeństwa oraz zapewnienia długotrwałego działania urządzeń elektrycznych.
Warto pamiętać, że maksymalna moc, jaką można wykorzystać z bezpiecznika C16, jest uzależniona od konkretnych warunków pracy zasilanych sprzętów. Niewłaściwe dobranie obciążenia może powodować wyzwalanie bezpiecznika, a takie sytuacje mogą zakłócać ciągłość działania systemu elektrycznego. Dlatego przed podłączeniem jakichkolwiek urządzeń do obwodu z bezpiecznikiem C16, istotne jest precyzyjne obliczenie mocy oraz uwzględnienie charakterystyki prądowej podłączanego sprzętu. Dobrze przeprowadzone obliczenia mogą skutecznie zapobiec problemom z funkcjonowaniem całej instalacji.
Jakie są zastosowania bezpiecznika C16 w instalacjach elektrycznych?
Bezpiecznik C16 znajduje szerokie zastosowanie zarówno w domowych, jak i przemysłowych instalacjach elektrycznych. Jego konstrukcja skutecznie chroni obwody, które zasilają urządzenia wymagające dużego prądu rozruchowego, na przykład silniki elektryczne. Te ostatnie, podczas uruchamiania, mogą pobierać znaczące ilości energii. W domach ten typ bezpiecznika zabezpiecza obwody zasilające sprzęt AGD, taki jak:
- pralki,
- lodówki.
W przemyśle C16 znajduje zastosowanie w obwodach do:
- spawarek elektrycznych,
- transformatorów,
- urządzeń o wysokim zapotrzebowaniu na prąd.
Należy jednak pamiętać o nieprzekraczaniu maksymalnego obciążenia, aby uniknąć uszkodzeń w instalacji. Ważne jest zatem, aby starannie dobrać zarówno wartość bezpiecznika, jak i urządzenia do całego systemu elektrycznego, co zapewni jego długotrwałe oraz stabilne działanie. Regularne kontrole obwodów stanowią dodatkowy element bezpieczeństwa, dbając o komfort użytkowania.
Jakie urządzenia mogą być zabezpieczane przez bezpiecznik C16?
Bezpiecznik C16 to kluczowy element ochronny, który chroni różnorodne urządzenia elektryczne o mocy do 3,6 kW. Wśród sprzętu, który można do niego podłączyć, wyróżniają się:
- płyty indukcyjne,
- spawarki elektryczne.
Te nowoczesne urządzenia wymuszają chwilowo dużą ilość energii, co sprawia, że stabilne zasilanie jest dla nich niezbędne. Inny przykład to spawarki elektryczne, które również mogą być zasilane z pomocą tego typu bezpiecznika. W momencie uruchamiania spawarki często doświadczają chwilowych przeciążeń, co czyni bezpiecznik C16 efektywnym rozwiązaniem w takich sytuacjach. Należy jednak pamiętać, aby nie przekraczać maksymalnych obciążeń, szczególnie w kontekście spawarek, które mogą generować bardzo wysoki moment rozruchowy.
Co ciekawe, bezpiecznik C16 może również zapewnić odpowiednią ochronę dla mniejszych urządzeń elektrycznych, o ile nie obciążają one zbytnio instalacji. Dobrze dobrane zabezpieczenie obwodu pozwala na bezpieczne korzystanie z tych sprzętów, znacząco ograniczając ryzyko awarii oraz uszkodzeń wynikających z przeciążeń.
Jakie są zalecenia dotyczące obciążenia bezpiecznika C16?
Aby zagwarantować prawidłowe działanie, należy pamiętać, że obciążenie podłączone do bezpiecznika C16 nie powinno przekraczać 80-90% jego maksymalnej wartości. Dla bezpiecznika o prądzie znamionowym 16A, oznacza to, że bezpieczne obciążenie mieści się w przedziale od 12,8A do 14,4A.
Taki margines bezpieczeństwa jest istotny, ponieważ minimalizuje ryzyko nagłych wyłączeń spowodowanych szczytowymi wzrostami prądu. Dodatkowo, pozwala on uniknąć przeciążeń, które mogą uszkodzić elementy instalacji, a w najgorszym przypadku prowadzić do pożaru. Dlatego przestrzeganie tych wskazówek przez użytkowników instalacji elektrycznych jest niezwykle ważne dla efektywnego funkcjonowania bezpiecznika.
Gdy obciążenie przekroczy te wartości, bezpiecznik zareaguje, przerywając obwód i odcinając zasilanie dla podłączonych urządzeń. Dlatego kluczowe jest staranne obliczenie obciążenia oraz dobór odpowiedniego sprzętu, aby zapewnić sprawne działanie całej instalacji elektrycznej.

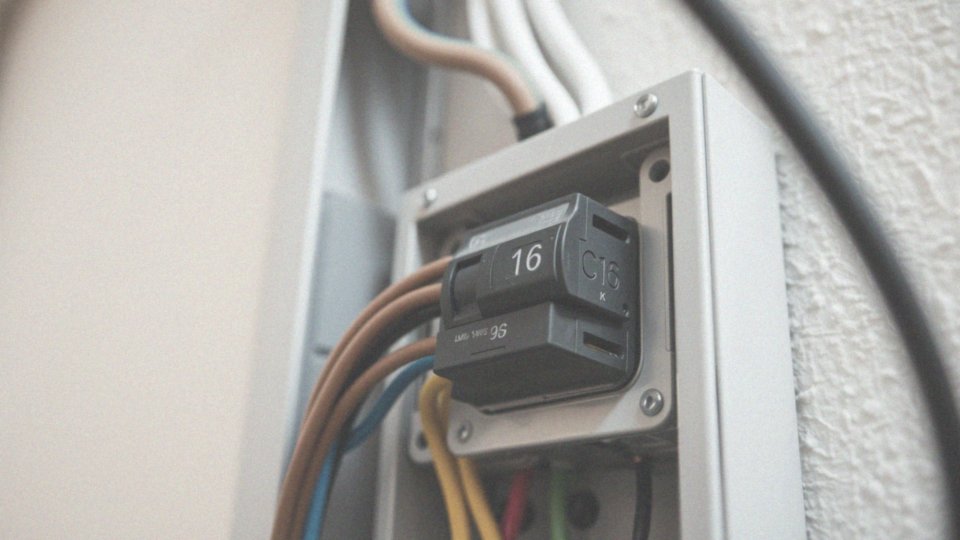

Jakie powinny być przekroje przewodów przy bezpieczniku C16?
Wybierając odpowiedni przekrój przewodów do bezpiecznika C16, nie można pominąć kilku istotnych wskazówek. Odpowiednie dopasowanie wpływa zarówno na bezpieczeństwo, jak i sprawne funkcjonowanie całej instalacji elektrycznej.
- przewody w obwodach oświetleniowych powinny mieć przekrój przynajmniej 1,5 mm²,
- dla zasilania urządzeń o wyższej mocy najlepiej stosować 2,5 mm².
Dla codziennego użytku domowego przewód o przekroju 1,5 mm² powinien w zupełności wystarczyć do podłączenia lamp czy gniazdek. W sytuacjach, gdy obciążenia rosną, na przykład przy silnikach elektrycznych lub różnorodnym sprzęcie AGD, warto postawić na przewody 2,5 mm². Taki wybór znacznie ogranicza ryzyko zarówno przegrzewania, jak i przeciążania systemu.
Podczas podejmowania decyzji o przekroju przewodu, dobrze jest również uwzględnić jego długość. Dłuższe odcinki mogą powodować większe spadki napięcia, co z kolei może wpłynąć na efektywność instalacji. Dla przewodów, których długość przekracza 10 metrów, rozsądnie jest rozważyć zwiększenie przekroju, co znacząco podnosi bezpieczeństwo i wydłuża żywotność całego systemu. Troska o te szczegóły jest kluczowa, aby zapewnić stabilne i niezawodne zasilanie.
Jaką charakterystykę czasowo-prądową ma bezpiecznik C16?
Bezpiecznik C16 charakteryzuje się czasowo-prądową charakterystyką typu C, co oznacza, że jest w stanie tolerować krótkotrwałe przeciążenia prądowe. Jego reakcja na wzrost prądu jest opóźniona, więc gdy następuje duży prąd rozruchowy, znacznie przewyższający wartość nominalną, nie zadziała od razu. To sprawia, że idealnie nadaje się do ochrony urządzeń, które wymagają dużego prądu podczas uruchamiania, takich jak:
- silniki elektryczne,
- transformatory.
Czas wyzwolenia bezpiecznika C16 przy przeciążeniu wynosi zazwyczaj od 5 do 10 razy jego wartości nominalnej. Taki mechanizm pozwala na bezproblemowe uruchamianie urządzeń, nawet w momentach chwilowego wzrostu poboru prądu. Mimo to, kluczowe jest, aby całkowite obciążenia nie przekraczały maksymalnych wartości, ponieważ może to skutkować niewłaściwym działaniem zabezpieczenia. Wniesienie bezpiecznika C16 do instalacji elektrycznych gwarantuje efektywną ochronę przed zwarciami oraz przeciążeniami, a także pozwala na pracę bardziej wymagających sprzętów bez zakłóceń.

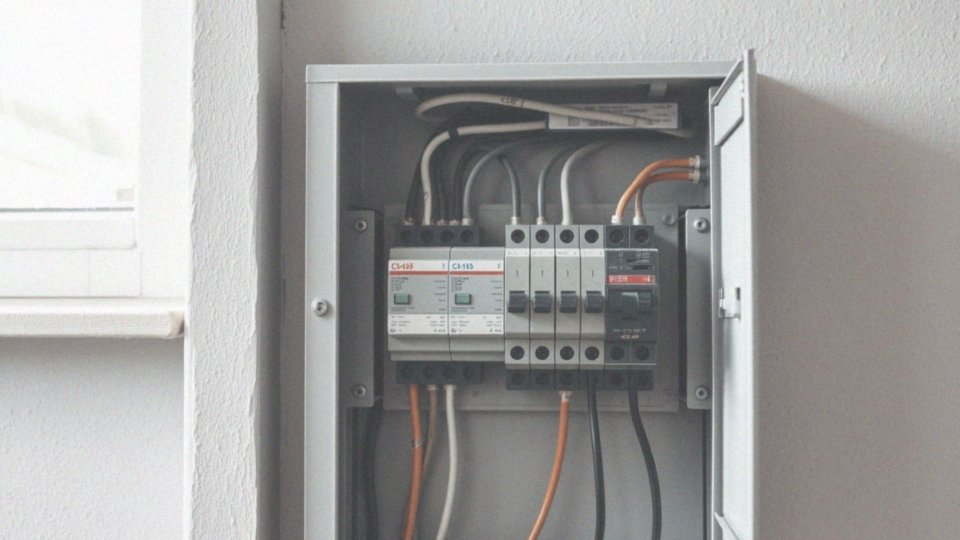

Jak wpływa prąd rozruchowy na dobór bezpiecznika C16?
Prąd rozruchowy odgrywa istotną rolę przy wyborze bezpiecznika C16. Urządzenia elektryczne, takie jak silniki, potrafią generować podczas uruchamiania znaczne natężenia prądu, które mogą być nawet pięć lub dziesięć razy wyższe od ich nominalnych wartości. Bezpiecznik C16, z charakterystyką wyzwalania typu C, ma zdolność do tolerowania tych chwilowych przeciążeń, co skutecznie chroni obwód przed nadmiernym prądem występującym podczas startu urządzeń.
Właściwy dobór bezpiecznika jest kluczowy. Niewłaściwy wybór może prowadzić do:
- niepotrzebnych wyłączeń,
- uszkodzeń sprzętu,
- zakłóceń w pracy systemu.
Na przykład, silniki elektryczne w momencie uruchamiania mogą pobierać od pięciu do dziesięciu razy więcej prądu niż standardowe obciążenie. Dlatego tak ważne jest zastosowanie odpowiedniego zabezpieczenia. W przypadku wystąpienia wysokiego prądu rozruchowego, bezpieczniki klasy A mogą działać zbyt gwałtownie, co może zakłócać pracę systemu. Z tego względu poleca się użycie bezpiecznika C16 do urządzeń o dużym prądzie rozruchowym, ponieważ zapewnia on stabilność i ciągłość działania całej instalacji.
Dodatkowo, regularne monitorowanie stanu instalacji jest niezwykle istotne. Dzięki tym działaniom można wcześniej wykryć potencjalne problemy związane z prądem rozruchowym oraz jego wpływem na zabezpieczenia. Dlatego odpowiedni wybór bezpiecznika C16, z uwzględnieniem prądów rozruchowych, stanowi fundament dla bezpieczeństwa i efektywności instalacji elektrycznych.
Jakie są kategorie bezpieczeństwa bezpiecznika C16?
Bezpiecznik C16 stanowi niezwykle ważny komponent w każdej instalacji elektrycznej. Jego bezpieczeństwo opiera się na kilku kluczowych normach:
- Stopień ochrony IP20, co oznacza, że skutecznie zabezpiecza przed dostępem do niebezpiecznych części oraz przed ciałami stałymi o średnicy większej niż 12,5 mm,
- Zdolność łączeniowa wynosząca 6 kA, co pozwala na przerwanie obwodu w przypadku zwarcia przy takim prądzie,
- Klasificacja w zakresie ograniczenia energii w klasie 3, co wskazuje, że energia uwolniona podczas zwarcia pozostaje w bezpiecznych granicach,
- Spełnianie norm IEC/EN 61439, regulujących zasady projektowania i instalacji systemów elektrycznych.
Normy te mają na celu zapewnienie nie tylko niezawodności, ale także bezpieczeństwa w długotrwałym użytkowaniu urządzeń w różnych warunkach. Z tego powodu, każda instalacja elektryczna z bezpiecznikiem C16 powinna być zgodna z odpowiednimi normami i wytycznymi, by działała prawidłowo.
Jakie są różnice między bezpiecznikiem C16 a B16?
Bezpiecznik C16 i B16 różnią się przede wszystkim metodą wyzwalania oraz obszarem wykorzystania. Model B16 reaguje natychmiast na przeciążenia, co sprawia, że jest doskonałym rozwiązaniem dla obwodów z mniejszymi obciążeniami, takich jak:
- oświetlenie,
- gniazdka w domach.
Jego największą zaletą jest szybkie wyłączanie w przypadku nadmiernego prądu. Z kolei bezpiecznik C16 charakteryzuje się typem C, co oznacza, że toleruje chwilowe skoki prądu. To idealna opcja dla urządzeń z wysokim prądem rozruchowym, jak na przykład:
- silniki elektryczne,
- spawarki,
- które w fazie startowej potrzebują znacznie większej energii.
Gdyby zastosować B16 w takich sytuacjach, mogłoby to skutkować niepotrzebnym wyłączeniem. Wybór pomiędzy C16 a B16 powinien zatem uwzględniać specyfikę instalacji oraz rodzaj podłączonych urządzeń. Odpowiedni dobór bezpiecznika odgrywa kluczową rolę w zapewnieniu efektywności oraz bezpieczeństwa całego systemu elektrycznego.
Jakie są normy dotyczące instalacji z użyciem bezpiecznika C16?
Instalacje elektryczne korzystające z bezpiecznika C16 muszą przestrzegać norm IEC/EN 61439, które określają kluczowe wymagania dotyczące projektowania oraz eksploatacji systemów elektrycznych. Bezpiecznik ten powinien być zamontowany w sposób gwarantujący zarówno bezpieczeństwo, jak i efektywną pracę całej instalacji.
Przekroje przewodów, które są podłączane do tego rodzaju bezpiecznika, mieszczą się w przedziale od 1 mm² do 25 mm², a ich wybór zależy od:
- specyfikacji obciążenia,
- długości przewodów.
Ważne jest, aby obwody chronione tym bezpiecznikiem były odpowiednio dostosowane do jego parametrów, co zminimalizuje ryzyko wystąpienia przeciążeń. Bezpiecznik C16 doskonale sprawdza się w instalacjach, gdzie nie przewiduje się obciążeń przekraczających znamionowe wartości. To ma ogromne znaczenie dla jego prawidłowego funkcjonowania, zwłaszcza w sytuacjach awaryjnych.
Podczas projektowania instalacji elektrycznych istotne jest również katalogowanie urządzeń. Taki krok pozwala uniknąć niezgodności przy doborze odpowiedniego bezpiecznika do zasilanych urządzeń. Nieprawidłowe dopasowanie może prowadzić do nieoczekiwanych wyłączeń oraz potencjalnych uszkodzeń sprzętu. Dlatego przestrzeganie norm IEC/EN 61439 ma kluczowe znaczenie dla prawidłowego funkcjonowania całego systemu, co z kolei znacząco wpływa na zwiększenie jego żywotności oraz bezpieczeństwa użytkowania.

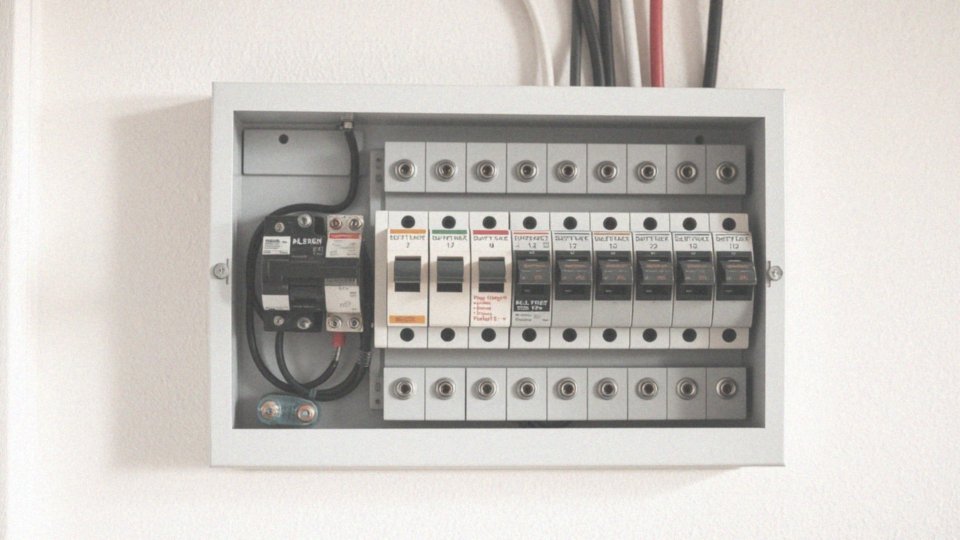

Jakie są alternatywy dla bezpiecznika C16 w instalacjach elektrycznych?
Alternatywy dla bezpiecznika C16 obejmują różnorodne rodzaje bezpieczników, które można dopasować do zróżnicowanych instalacji elektrycznych. Jednym z powszechnych zamienników jest bezpiecznik B16, który idealnie odnajduje się w obwodach obsługujących niskie prądy rozruchowe. Dzięki błyskawicznej reakcji na przeciążenia, świetnie nadaje się do zasilania niewielkich obciążeń, takich jak:
- oświetlenie,
- gniazdka w domowych wnętrzach.
Kiedy mamy do czynienia z instalacjami o wyższym zapotrzebowaniu na energię, warto rozważyć użycie bezpieczników o większym prądzie znamionowym, na przykład:
- B20,
- B25.
Te opcje są szczególnie skuteczne w przypadku zasilania większych urządzeń, jak silniki elektryczne, które przy rozruchu generują znaczne prądy. Dobór odpowiedniego bezpiecznika wymaga staranności i dokładnej analizy zarówno zapotrzebowania energetycznego, jak i rodzaju zabezpieczanych urządzeń. Z kolei bezpieczniki z inną charakterystyką czasowo-prądową, takie jak typ D, sprawdzają się w specyficznych zastosowaniach przemysłowych, gdzie występują duże prądy przy uruchamianiu. Ważne jest, aby odpowiednio dopasować bezpiecznik do specyfiki instalacji, co przekłada się na efektywne działanie oraz bezpieczeństwo całego systemu.
W jakich warunkach można stosować bezpiecznik C16 w agregatach trójfazowych?
Wybór bezpiecznika C16 do trójfazowych agregatów wymaga rozważenia kilku istotnych aspektów. Przede wszystkim jego parametry muszą odpowiadać zarówno mocy, jak i obciążeniu agregatu. Charakteryzując się czasowo-prądową charakterystyką typu C, bezpiecznik ten potrafi wytrzymać chwilowe przeciążenia, co sprawia, że jest doskonałym rozwiązaniem w obwodach z wyższym zapotrzebowaniem na prąd, na przykład w przypadku silników elektrycznych.
Zaleca się, aby maksymalne obciążenie bezpiecznika wynosiło około 80-90% jego wartości znamionowej, co przekłada się na zakres od 12,8A do 14,4A. Takie podejście znacząco podnosi poziom bezpieczeństwa i ogranicza ryzyko wystąpienia przeciążeń. Oprócz tego, kluczowe jest, aby używane przewody miały odpowiednio dobrane przekroje, co jest niezbędne z punktu widzenia obciążenia i efektywności działania systemu.
Nie można również zapominać o konieczności przestrzegania aktualnych norm bezpieczeństwa przy budowie instalacji. Każdy błąd przy doborze parametrów w trójfazowych agregatach może prowadzić do poważnych awarii lub uszkodzeń sprzętu. Z tego powodu istotne jest, aby dokładnie obliczyć obciążenia oraz zweryfikować zgodność z zaleceniami producenta oraz standardami IEC/EN 61439 przed uruchomieniem całego układu.
